Листогибочный пресс с сервоприводом NC 63T/1600 мм - ООО Мааньшаньская компания станков с ЧПУ "Эведи"

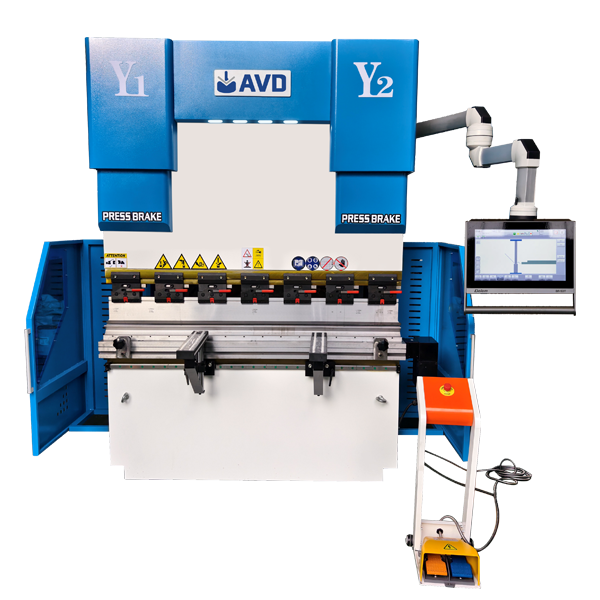

Листогибочный пресс с сервоприводом NC 63T/1600 мм

Контроллер ESTUN E21
Электрика: Германия Schneider Electric
Главный двигатель: Siemens Motor-Германия
Преобразователь частоты: JRACDRIVE
Педальный переключатель: KACON-Южная Корея
Гидравлическая система: Bosch Rexroth-Германия
Масляный насос: Sunny-США
Уплотнительное кольцо: PARKER-Америка
Высокоэффективный двигатель — класс IE3
Соединитель трубки: EMB-Германия
Задний упор: Hiwin-Тайвань

Отправьте нам e - mail

Листогибочный пресс с ЧПУ серии AVD High Standard, это доступный гибочный станок с ЧПУ, впечатляющее количество функций и опций. Конкурентоспособная цена с передовыми графическими элементами управления DELEM DA53T, серия High Standard — ваш первый выбор в технологии машин Y1/Y2.

Листогибочный пресс с сервоприводом NC 63T/1600 мм

Гидравлическая система

Используйте высококачественные гидравлические клапаны, в частности, марки Rexroth. Эти клапаны способны выдерживать высокое давление, долговечны и требуют минимального обслуживания.
Эта гидравлическая система управления использует электрогидравлический сервопривод и синхронную конструкцию с минимальным расстоянием между гидравлическими цилиндрами. Она может похвастаться надежными антиэксцентриковыми нагрузочными возможностями, высокоточной синхронизацией и низкой стоимостью.

Масляный насос

Масляный насос изготовлен из высокопрочного чугуна и имеет уникальную конструкцию внутреннего шумоподавления, что делает его менее чувствительным к загрязнению маслом и продлевает срок его службы.Масляный насос изготовлен из высокопрочного чугуна и имеет уникальную конструкцию внутреннего шумоподавления, что делает его менее чувствительным к загрязнению маслом и продлевает срок его службы.

NC-контроллер

Контроллер DELEM ESTUN E21
♦Управление задним упором
♦Управление общим двигателем или инвертором
♦Интеллектуальное позиционирование по осям X и Y
♦Многошаговое программирование, 40 программ, каждая программа по 25 шагов
♦Встроенная функция реле времени
♦Переключение функций одной кнопкой
♦Функция одностороннего позиционирования
♦Ключевое резервное копирование и восстановление параметров
♦Китайский и английский языки
♦Метрическая система

Задний упор

Высокоточное устройство заднего упора. Для обеспечения превосходной точности перемещения по оси X мы используем импортные шариковые винты и линейные направляющие вместо традиционных винтовых стержней. Оснащен светочувствительным концевым выключателем, что повышает предельную точность. Этот выбор повышает точность и последовательность нашего процесса изготовления.
Проходит процесс высокотемпературного отпуска для устранения внутреннего напряжения, повышения пластичности и прочности металла и предотвращения потери точности в результате деформации рамы.

Электрическая система

Использование электрических компонентов Schneider, высококачественных электрических деталей позволяет машине сохранять хорошую производительность даже в случае нестабильности питания, что обеспечивает надежную защиту от помех и стабильные электрические характеристики.

Быстрый зажим

Ручной верхний зажим инструмента:
Гибочный пресс с ЧПУ использует все Сырье поставляется квалифицированными поставщиками, а химический состав соответствует международным стандартам. Поэтому выход сырья и прочность на разрыв гарантированы, стандартизированы с предохранительным пазом 8,4 x 3,5 мм, который предотвращает выпадение инструмента.

Преимущество:
√Безопасная и быстрая смена инструмента
√Можно использовать без модификации пуансонов европейского типа
√Передний зажим - вертикальная смена инструмента
√Задний зажим - горизонтальная смена инструмента

Главный двигатель

Гибочный станок оснащен двигателем всемирно известного бренда, который не только обеспечивает низкий уровень шума при работе станка, но и имеет длительный срок службы.

Технические характеристики

Model	Bending force	Bending lenth	Oil Tank	Aprroaching speed	Ram speed	Return speed	X-axis stroke	X-axis speed	R-axis stroke	R-axis speed	Column distance	Throat Depth	stroke	Dayligth	Servo speed	Weight
50T/1300	500	1300	170	160	13	160	500	350	200	200	1120	250	150	460	5.5/6	4
50T/2000	500	2000	170	160	13	160	500	350	200	200	1600	250	150	460	5.5/6	4.3
70T/1600	700	1600	170	220	13	160	500	350	200	200	1300	300	150	460	5.5/6	5.1
70T/2500	700	2500	170	220	13	160	500	350	200	200	2050	300	150	460	5.5/6	5.6
70T/3200	700	3200	170	220	13	160	500	350	200	200	2700	300	150	460	5.5/6	6.6
80T/2500	800	2500	170	220	12	145	500	350	200	200	2050	300	150	460	7.5/8.7	6
110T/2500	1100	2500	170	220	12	160	500	350	200	200	2050	400	200	480	11/10.8	7
110T/3200	1100	3200	170	220	12	160	500	350	200	200	2700	400	200	480	11/10.8	7.6
110T/4000	1100	4000	170	220	12	160	500	350	200	200	3100	400	200	480	11/10.8	8.8
50T/1300	500	1300	170	160	13	160	500	350	200	200	1120	250	150	460	5.5/6	4
50T/2000	500	2000	170	160	13	160	500	350	200	200	1600	250	150	460	5.5/6	4.3
70T/1600	700	1600	170	220	13	160	500	350	200	200	1300	300	150	460	5.5/6	5.1
70T/2500	700	2500	170	220	13	160	500	350	200	200	2050	300	150	460	5.5/6	5.6
70T/3200	700	3200	170	220	13	160	500	350	200	200	2700	300	150	460	5.5/6	6.6
80T/2500	800	2500	170	220	12	145	500	350	200	200	2050	300	150	460	7.5/8.7	6
110T/2500	1100	2500	170	220	12	160	500	350	200	200	2050	400	200	480	11/10.8	7
110T/3200	1100	3200	170	220	12	160	500	350	200	200	2700	400	200	480	11/10.8	7.6
110T/4100	1100	4100	170	220	12	160	500	350	200	200	3600	400	200	480	11/10.8	9
135T/3200	1350	3200	170	220	10	130	500	350	200	200	2700	400	200	480	11/10.8	9
135T/4000	1350	4000	170	220	10	130	500	350	200	200	3100	400	200	480	11/10.8	9.4
135T/4100	1350	4100	170	220	10	130	500	350	200	200	3600	400	200	480	11/10.8	9.6
170T/2500	1700	2500	300	160	10	100	500	350	200	200	2050	450	200	480	15/13.2	10.4
170T/3200	1700	3200	300	160	10	100	500	350	200	200	2700	450	200	480	15/13.2	11.3
170T/4000	1700	4000	300	160	10	100	500	350	200	200	3100	450	200	480	15/13.2	12.3
170T/4100	1700	4100	300	160	10	100	500	350	200	200	3600	450	200	480	15/13.2	12.5
220T/2500	2200	2500	300	160	9	105	500	350	200	200	2050	450	200	480	18.5/16.7	12
220T/3200	2200	3200	300	160	9	105	500	350	200	200	2600	450	200	480	18.5/16.7	12.8
110T/4100	1100	4100	170	220	12	160	500	350	200	200	3600	400	200	480	11/10.8	9
135T/3200	1350	3200	170	220	10	130	500	350	200	200	2700	400	200	480	11/10.8	9
135T/4000	1350	4000	170	220	10	130	500	350	200	200	3100	400	200	480	11/10.8	9.4
135T/4100	1350	4100	170	220	10	130	500	350	200	200	3600	400	200	480	11/10.8	9.6
170T/2500	1700	2500	300	160	10	100	500	350	200	200	2050	450	200	480	15/13.2	10.4
170T/3200	1700	3200	300	160	10	100	500	350	200	200	2700	450	200	480	15/13.2	11.3
170T/4000	1700	4000	300	160	10	100	500	350	200	200	3100	450	200	480	15/13.2	12.3
170T/4100	1700	4100	300	160	10	100	500	350	200	200	3600	450	200	480	15/13.2	12.5
220T/2500	2200	2500	300	160	9	105	500	350	200	200	2050	450	200	480	18.5/16.7	12
220T/3200	2200	3200	300	160	9	105	500	350	200	200	2600	450	200	480	18.5/16.7	12.8
220T/4000	2200	4000	300	160	9	105	500	350	200	200	3100	450	200	480	18.5/16.7	14
220T/5000	2200	5000	300	160	9	105	500	350	200	200	4000	450	200	480	18.5/16.7	19
250T/2500	2500	2500	460	100	8.5	100	500	350	200	200	2000	450	250	540	22/16.7	15.5
250T/3200	2500	3200	460	100	8.5	100	500	350	200	200	2600	450	250	540	22/16.7	16.1
250T/4000	2500	4000	460	100	8.5	100	500	350	200	200	3100	450	250	540	22/16.7	17.8
250T/5000	2500	5000	460	100	8.5	100	500	350	200	200	3800	450	250	540	22/16.7	23.3
250T/6000	2500	6000	460	100	8.5	100	500	350	200	200	4800	450	250	540	22/16.7	25
300T/3200	3000	3200	650	80	8.5	110	500	350	200	200	2600	500	250	570	22	18.8
300T/4000	3000	4000	650	80	8.5	110	500	350	200	200	3100	500	250	570	22	20.3
300T/5000	3000	5000	650	80	8.5	110	500	350	200	200	3800	500	250	570	22	27
300T/6000	3000	6000	650	80	8.5	110	500	350	200	200	4800	500	250	570	22	30.4
400T/3200	4000	3200	760	80	8	80	980	220	200	40	2400	500	300	610	30	22.8
400T/4000	4000	4000	760	80	8	80	980	200	200	40	3100	500	300	610	30	28.3
400T/5000	4000	5000	760	80	8	80	980	200	200	40	3800	500	300	610	30	31.2
400T/6000	4000	6000	760	80	8	80	980	200	200	40	4800	500	300	610	30	37.4
400T/8000	4000	6000	760	80	8	80	980	200	200	40	6400	500	300	610	30	52.8
500T/4000	5000	4000	760	80	8.5	90	980	220	200	40	3100	500	300	610	37	35
500T/5000	5000	5000	760	80	8.5	90	980	200	200	40	3800	500	300	610	37	39.8
500T/6000	5000	6000	760	80	8.5	90	980	200	200	40	4800	500	300	610	37	45.8
600T/3200	6000	3200	1050	80	8.5	85	980	200	200	40	2300	600	320	650	45	45
300T/6000	3000	6000	650	80	8.5	110	500	350	200	200	4800	500	250	570	22	30.4
400T/3200	4000	3200	760	80	8	80	980	220	200	40	2400	500	300	610	30	22.8
400T/4000	4000	4000	760	80	8	80	980	200	200	40	3100	500	300	610	30	28.3
400T/5000	4000	5000	760	80	8	80	980	200	200	40	3800	500	300	610	30	31.2
400T/6000	4000	6000	760	80	8	80	980	200	200	40	4800	500	300	610	30	37.4
400T/8000	4000	6000	760	80	8	80	980	200	200	40	6400	500	300	610	30	52.8
500T/4000	5000	4000	760	80	8.5	90	980	220	200	40	3100	500	300	610	37	35
500T/5000	5000	5000	760	80	8.5	90	980	200	200	40	3800	500	300	610	37	39.8
